Products
製品紹介
世界に誇る品質を、
必要な場所へ
必要な場所へ
世界トップレベルの
長尺油圧シリンダをはじめ、
厳しい試験を
クリアした高精度なオイルダンパー。
設計から検査まで
自社で一貫して手がけるからこそ、
圧倒的な耐久性と信頼性を実現しています。
お客様の「必要」に寄り添う、
光陽精機の主要ラインナップを
ご紹介します。
Cylinders油圧シリンダ
一般シリンダ
（建設機械・産業車両など）
-
多段シリンダ -
ショベル用シリンダ -
リフトシリンダ -
ブーム伸縮用シリンダ -
起伏用シリンダ -
サスペンションシリンダ -
バーチカルシリンダ
一般シリンダ
（船舶・シールドマシンなど）
-
シールドジャッキ -
船舶用シリンダ
製造事例
-

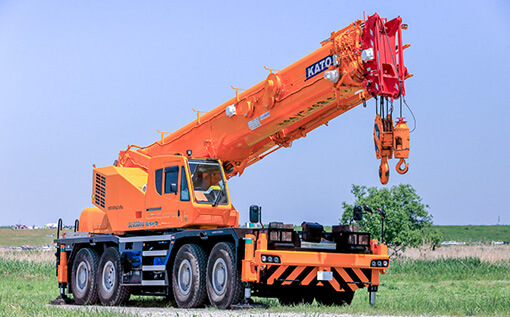

クレーン車 -

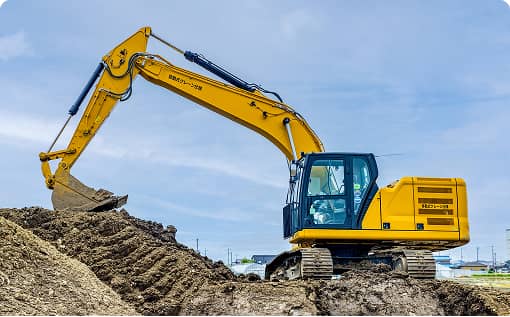

油圧ショベル -

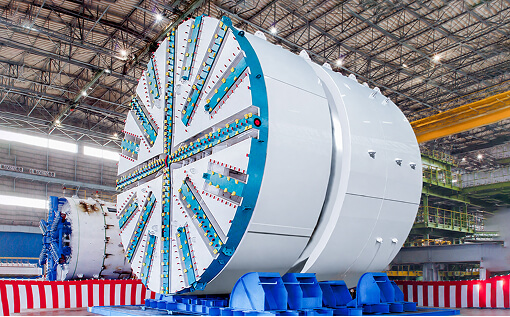

シールドマシン -
船舶
Dampersオイルダンパー
制振・免震オイルダンパー
-
KYD
建築用制振オイルダンパー -
AD
建築用制振オイルダンパー -
KYM
建築用免震オイルダンパー -
KVD
橋梁用粘性オイルダンパー -
建築用
アドバンス制振システム
製造事例
-

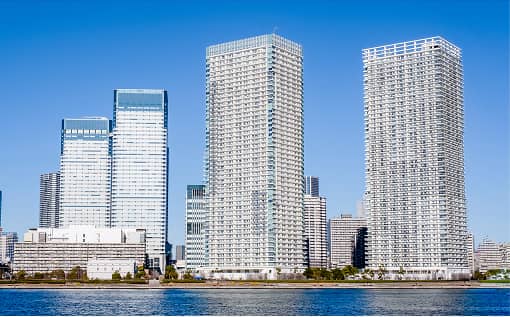

高層ビル -

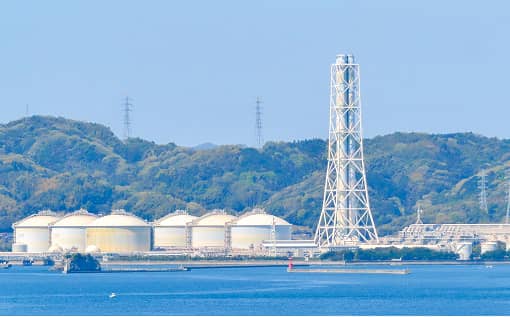

火力発電施設の煙突 -

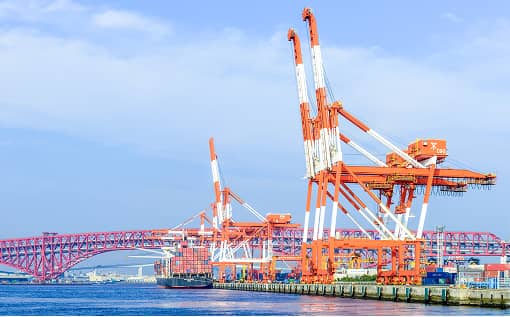

コンテナクレーン -

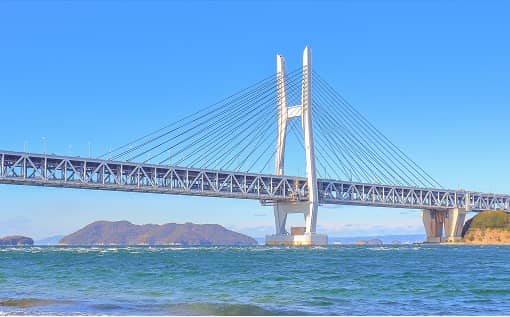

橋梁
減衰力
| 建築用 | 減衰力 | 備考 |
|---|---|---|
| KYD 制振ダンパー | 500〜2000kN | 一般評定取得 |
| AD 制振ダンパー | 200〜800kN | |
| KYM 免震ダンパー | 750・1000kN | 国交省大臣認定取得 |
| 橋梁用 | 減衰力 | 備考 |
|---|---|---|
| KVD 粘性ダンパー | 100〜2000kN |
標準品ラインナップ一例
（その他仕様も対応可能です。ご相談ください。）
制振用KYD
| 型式 | 最大減衰力(kN) | 限界速度(cm/sec.) | 1次減衰係数(kN・sec./cm) | 2次減衰係数(kN・sec./cm) | リリーフ荷重(kN) | リリーフ速度(cm/sec.) |
|---|---|---|---|---|---|---|
| ＫＹＤ-500-***-B1 | 500 | 30 | 187.5 | 3.6 | 400 | 2.1 |
| ＫＹＤ-500-***-B2 | 125.0 | 3.7 | 3.2 | |||
| ＫＹＤ-500-***-B3 | 62.5 | 4.2 | 6.4 | |||
| ＫＹＤ-1000-***-B1 | 1000 | 375.0 | 7.2 | 800 | 2.1 | |
| ＫＹＤ-1000-***-B2 | 250.0 | 7.5 | 3.2 | |||
| ＫＹＤ-1000-***-B3 | 125.0 | 8.5 | 6.4 | |||
| ＫＹＤ-1500-***-B1 | 1500 | 562.5 | 10.8 | 1200 | 2.1 | |
| ＫＹＤ-1500-***-B2 | 375.0 | 11.2 | 3.2 | |||
| ＫＹＤ-1500-***-B3 | 187.5 | 12.7 | 6.4 | |||
| ＫＹＤ-2000-***-B1 | 2000 | 750.0 | 14.4 | 1600 | 2.1 | |
| ＫＹＤ-2000-***-B2 | 500.0 | 14.9 | 3.2 | |||
| ＫＹＤ-2000-***-B3 | 250.0 | 16.9 | 6.4 |
※リリーフ速度は代表的なものを記載しております。1.8～12.8cm/sec.までご対応可能です。
免震用KYM
| 型式 | 最大減衰力(kN) | 限界速度(cm/sec.) | 1次減衰係数(kN・sec./cm) | 2次減衰係数(kN・sec./cm) | リリーフ荷重(kN) | リリーフ速度(cm/sec.) |
|---|---|---|---|---|---|---|
| ＫＹＭ-750-***-B | 750 | 150 | 18.75 | 1.27 | 600 | 32 |
| ＫＹＭ-1000-***-B | 1000 | 150 | 25 | 1.695 | 800 | 32 |
※大臣認定取得（MVBR-0201/ 0202/ 0511/ 0512/ 0598/ 0599/ 0600/ 0611/ 0612）
大手企業との取引実績
-
国内主要な
建設機械メーカー（東証プライム上場企業含む） -
物流機器・
マテハン分野の
大手企業 -
日本を代表する
総合重工メーカー（東証プライム上場企業） -
防衛・宇宙分野にも
実績を持つ大手メーカー -
大規模トンネル
掘進機専門メーカー -
国内主要な
大手造船メーカー（東証プライム上場企業含む）
