特殊なサイズや仕様が必要だが、
既製品では見つからない…
他社で「技術的に難しい」と
断られてしまい、
設計が止まっている…
過酷な環境や特殊な用途に耐えうる、
高精度のダンパーを探している…
製品の性能はもちろんだが、
長期的なメンテナンス性まで
考慮してほしい…
「既製品ではサイズが合わない」といった課題こそ、私たちの力が試される場面です。

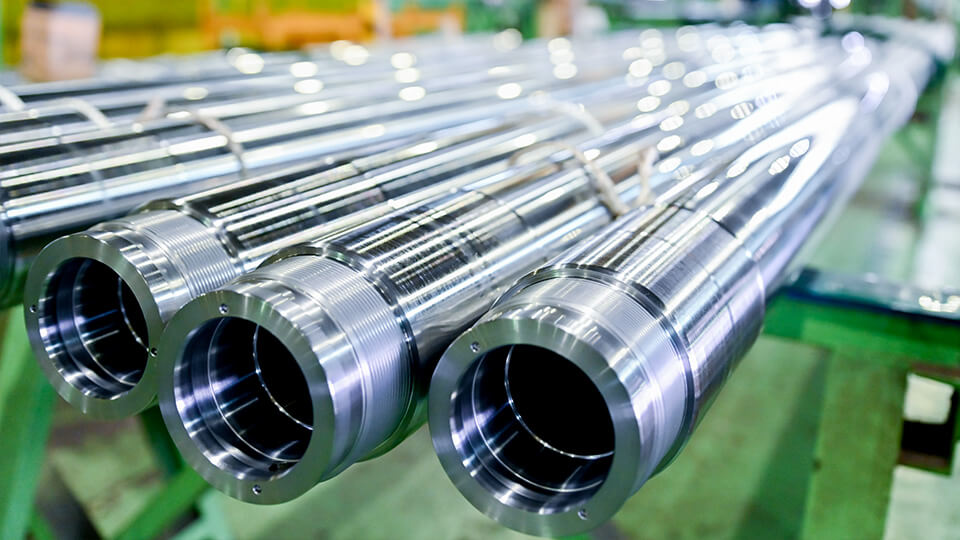

長尺シリンダの製造で培った世界トップレベルの技術を投入し、特殊な形状や限られた設置スペースなど、厳しい制約条件もクリア。
お客様の構想を形にするため、一歩踏み込んだ最適な仕様を提案します。
| 長尺シリンダ | 超大型シリンダ | 大型シリンダ | 小型シリンダ | |
|---|---|---|---|---|
| 内径 | φ80〜φ230mm | φ500〜φ800mm | φ150〜φ500mm | φ50〜φ80mm |
| 最大ストローク | 12,500mm | 9,000mm | 5,000mm | 1,800mm |
| 最大圧力 | 35MPa | 70MPa | 70MPa | 35MPa |
| 月産能力 | 400本 | 10本 | 400本 | 1100本 |
※上記サイズ以外もご相談ください。
塩害や有害ガス、高温下など、油圧機器が置かれる環境は過酷を極めます。光陽精機では各種メッキの使い分けや、防錆・耐熱のための重防食塗料の重ね塗りを徹底。どんな過酷な環境下のインフラも支え続けるタフな製品をつくっています。
オイルダンパーは建物ごとに異なる構造に合わせ、一品一様の特注品を設計・製造するのが基本です。
過酷な使用環境も想定した厳しい検査を自社で実施し、細部まで丁寧に品質を確認。
建物の安全を足元から支える装置だからこそ、一歩先の安心を確実にお届けできるよう努めています。
第三者機関による厳格な性能検査や環境依存性検査をクリアし、「国土交通大臣認定」を取得。定期的に試験結果を提出し、厳しい維持管理を継続しています。光陽精機は免震ダンパーを製造販売できる日本有数のメーカーです。
（認定番号：MVBR-0201/ 0202/ 0511/ 0512/ 0598/ 0599/ 0600/ 0611/ 0612）

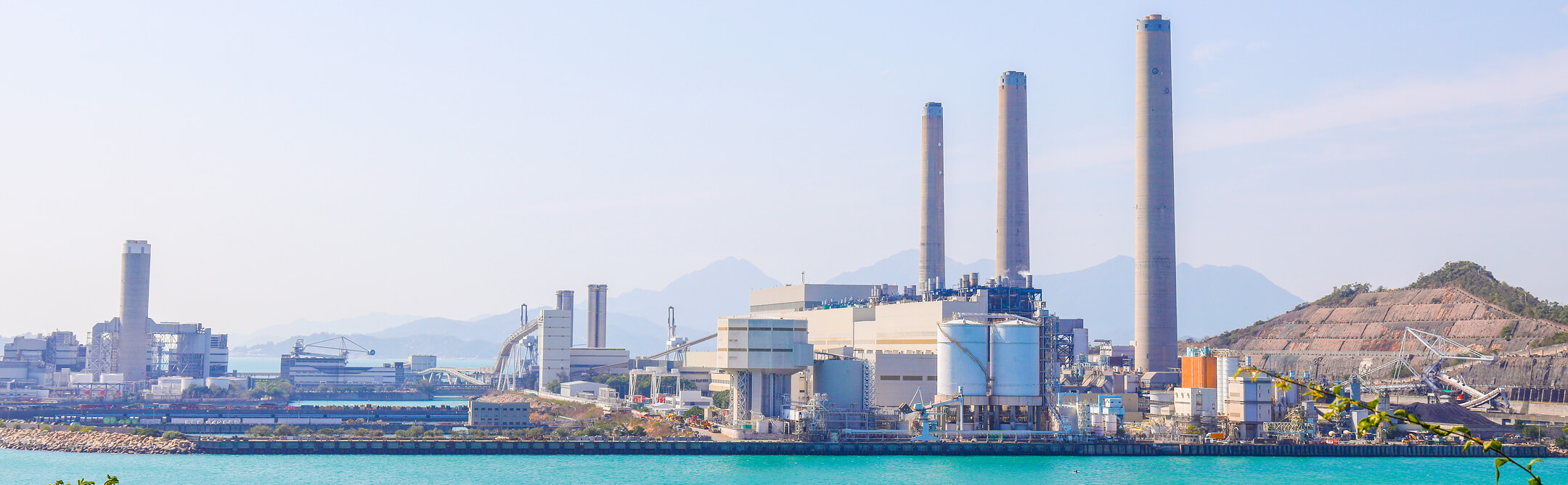

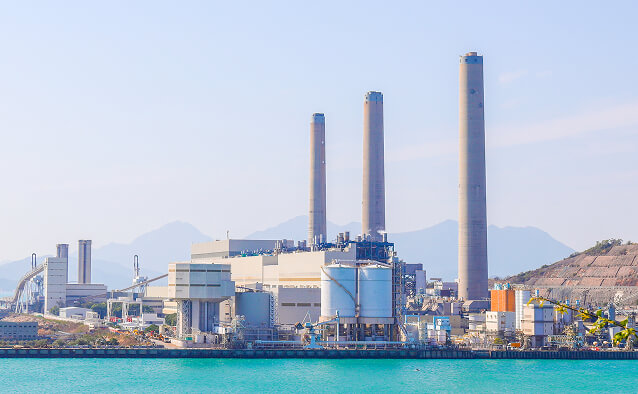

火力発電所の巨大煙突に揺れを抑える制振機能を組み込むという、当社にとって新たな挑戦となる案件の依頼が届きました。設置する高さは60m以上の高所、要求された作動速度「秒速1m超」は従来の標準スペックを遥かに超えるものでした。設計チームはこの高速度に対応するため光陽精機で主流だった「二重鋼管構造」の採用を検討しました。しかし、「定期点検を容易にするために、オイル残量を外から確認したい」、「二重鋼管構造のようにオイルタンクの中にエアー層を設けている構造は不可」というご要望があり、これを叶えるためには二重鋼管構造ではない特殊な設計が必要でした。さらに、有害な煙や雨風にさらされ続ける過酷な環境下での耐久性も求められます。多くの企業が対応の難しさを理由に慎重な判断をする中、お客様から光陽精機へご相談をいただきました。私たちは、その期待に応えるべく課題解決に取り組みました。
検討の結果、マニホールド（配管・バルブ集約部）とアキュムレーター（蓄圧タンク）を外に出すことで、オイル残量を一目で確認できるオイルダンパーを設計することにしました。実はこの設計、お客様の「オイル残量を目視したい」というご要望を実現するだけでなく、最大の課題であった「高速度での作動」を実現するための重要な技術的ポイントでもありました。マニホールド構造を採用することで、制御バルブの拡張性が向上し、高速度での作動を可能にしました。
また、この構造だとマニホールドの重みで作動時にダンパーが回転するリスクもありましたが、「回転防止機構」を取り付けることで課題を解消。新たな挑戦となる仕様ではありましたが、これまでの経験から「形にできるはず」という自信がありました。他社の大きな壁となっていた試験も、光陽精機には国内最大級の「3000kNサーボ式試験機」をはじめ、高度な試験を一貫して行える製造設備が整っているので問題ありません。
試作と各種試験・評価を繰り返し、必要な性能と十分な耐久性を備えた製品を完成させました。完成後は数tonのウエイトを用いた実機の加振試験を実施。設計者も煙突上部で試験に立ち会い、実機での制振性能を確認しました。
この実績を契機に、「秒速1m超」の煙突用制振ダンパーをはじめとする高難度案件のご相談をいただくようになりました。これまで培ってきた技術力を強みに、一つひとつの案件に真摯に取り組んでいます。
